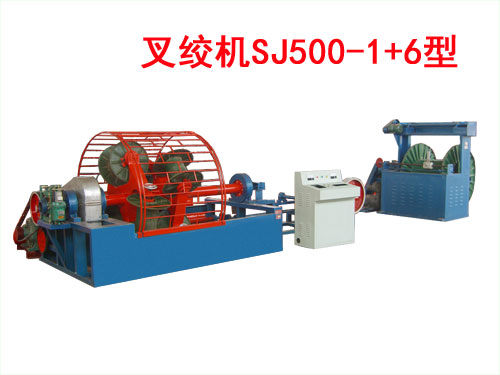

叉絞機SJ500-1+6型





一、叉絞機用途：
　
叉絞機供電線電纜廠無回扭絞合鋁絞線、鋼芯鋁絞線以及絕緣線、合股線絞合之用，是生產架空導線、絕緣線芯等各種絕緣電線電纜的絞合設備，它具有結構緊湊、效率高的特點。

二、叉絞機技術參數：

1、電機功率：YCT200-4A型（調速電機7.5kw）
2、主軸轉速：70～220轉（液壓制動）
3、牽引輪直徑：600mm
4、絞合截面：10～120mm² （LJ型鋁絞線）
5、絞合節距：56～234mm
6、線盤直徑：500mm
7、線盤總數：6只
8、收線輪直徑：800、1000、1250mm
9、收線傳動：力矩傳動（YLJT132-25/4型）
10、升降線盤電機：Y802-4型（1.1kw）
11、生產平方：10、16、25、35、50、70、95mm²
12、配電柜

三、叉絞機設備配置：

1、線塔一付
2、主機一臺
3、600型牽引機一臺
4、節距輪10～95平方一套
5、力矩收排線機一臺
6、配電柜一臺
