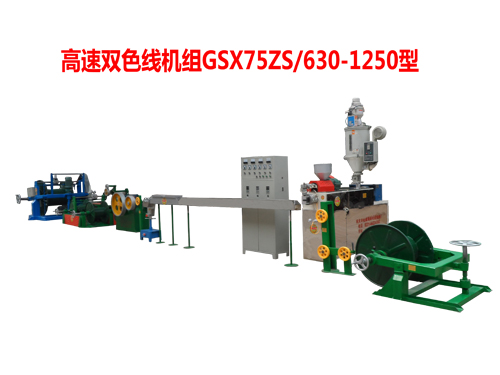

高速雙色電線機組GSX75ZS/630/1250型

中國實用新型專利：ZL 201621397776.2

一、雙線線機組用途：

雙色線機組供電線電纜廠將聚乙烯、聚氯乙烯等材料熱擠法，使導線進行線芯絕緣或做電纜護套之電線機組。此機組采用變頻同步控制速度，并采用四級變速牽引機使小線徑達到高速生產，比普通機型提高三倍的生產效率，大線徑提高一倍的效率，是更新換代的機型。

二、雙色線機組技術參數：

1、主螺桿直徑：Φ75mm
2、長徑比：25：1
3、壓縮比：1：3.5
4、截面平方：1～120mm²
5、副螺桿直徑：Φ30mm
6、長徑比：20:1
7、出線速度：10～230m/min
8、主機功率：22kw
9、副機功率：2.2kw
10、主機加熱功率：11kw
11、副機加熱功率：3.5kw
12、冷卻水槽長度： 8米
13、吹干線徑：1mm～20mm
14、牽引功率：4kw
15、高速印字機：500米/分
16、牽引輪直徑：Φ600mm
17、牽引速度：四級變速1檔87米、2檔165米、3檔314米、4檔599米
18、收線輪直徑：630mm
18-1 收線輪直徑：Φ1000～1250mm
19、排線形式：光桿排線GP30型
20、收線動力：力矩電機132-40/4型
21、安裝盤具：無軸頂錐式
22、塑料干燥機容量：50kg
23、塑料上料機：300kg/h 900w

三、雙色線機組配備：

1、升降式放線機SFX630型
2、六輪水平進線器
3、DX75G主機：22kw變頻電機、風機冷卻、鑄鋁加熱裝置、機頭、線芯模具（ 生產1～25mm²的單芯線和護套線1.5～6mm²，模具另配）。
副機：SS30型變頻電機功率2.2KW
3-1、塑料干燥機SG50型，自動上料機SS300型
4、八道溫度控制、同步調速變頻電器柜
5、冷水槽：8米
6、高速印字機GYZ500型（用戶自備印字輪）
7、高速吹干機GCG20型（用戶自備氣泵，型號：V—0.6/8，動力：4kw）
8、水平架
9、高速雙輪牽引機：GSQ600型（四檔變速）
10、雙盤力矩收線機SLX630型
11、電動升降收線機DSX1250型
