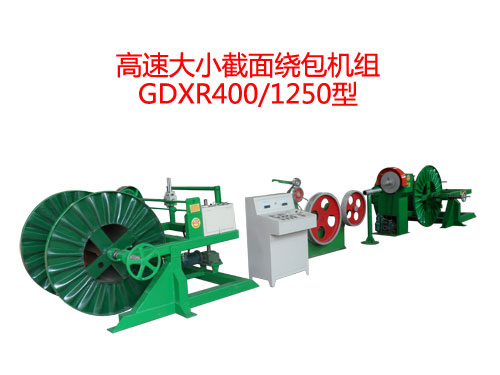

高速大小截面繞包機組GDXR400/1250型








一、 高速大小截面繞包機組用途：

高速大小截面繞包機組是生產大小直徑阻然電線內芯繞包和多股絞合，可繞包云母帶、阻然帶、阻水帶、聚脂帶等繞包纏繞之設備。

二、 高速大小截面繞包機組技術參數：

1、繞包盤徑：400 mm（內芯55 mm）
2、繞包帶寬：6-30mm
3、 繞包速度：1500轉/分（左右向）
4、 繞包節距：無級可調
5、繞包線直徑：0.3-25 mm
6、繞包功率：3kw
7、繞包牽引速度：3-60 m/分 （無級可調）
8、排線形式：光杠滑移式
9、收線盤：PN1000～1250 mm
10、牽引功率：4kw
11、牽引輪直徑：800/600 mm
12、放線、收線盤：1000～1250 mm
13、電器柜：同步變頻調速電器柜

三、 高速大小截面繞包機組設備配置：

1、電動升降放線機DSFX1250型1臺；
2、立式單層高速繞包機LDR400A型1臺；
3、雙輪牽引機QY800/630型1臺；
4、電動升降收線機DSSX1250型1臺；
5、同步變頻調速電器柜TTD2型1臺。
6、進線器一臺
