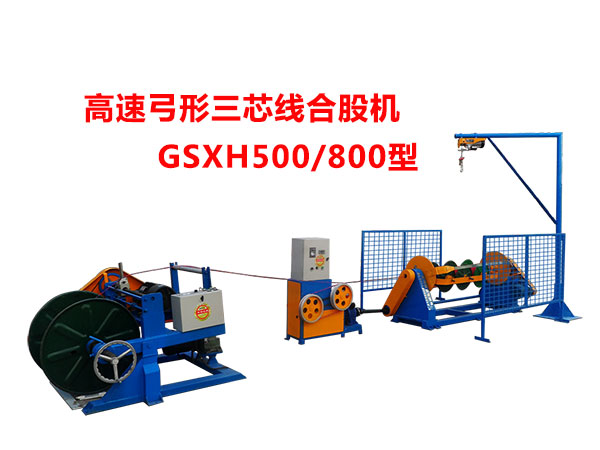

高速弓形三芯線合股機GSXH500-800型




一、高速弓形三芯線合股機用途：

高速弓形三芯線合股機主要用于花線、電話網絡線芯、銅軟膠質線及各種橡塑線纜、電話線纜等絕緣導線的絞合之設備。內裝線盤400型，收線盤800型，該設備采用變頻調速，地軸傳動高速合股，計米停機，上下線盤采用懸臂吊裝，減輕工人勞動強度。該設備采用高速RVS雙盤絞線機專利技術。

二、高速弓形三芯線合股機技術參數：

1、放線盤直徑：Φ500mm  （直徑500mm，寬度375mm，內孔56mm）
2、收線盤直徑：Φ800mm  （直徑800mm，寬度600mm，內孔80mm）
3、絞弓最大轉速：500r/min  （單線直徑4.2mm以下）
4、牽引輪直徑：300mm
5、計米形式：電子數顯計米　
6、主機電機功率：4kw
7、絞合節距：任意調節（30-100mm，根據用戶特殊制作節距）
8、排線形式：光杠排線器GP30型
9、線盤升降形式：電動（1.5kw）
10、收線動力：LYG132-25/4型

三、高速弓形三芯線合股機設備配置：

1、高速弓形三芯線合股機一臺+4KW電機
2、護網二個
3、牽引排線收線+電器柜一臺
4、吊裝設備：600 KG一套
